V-Class Jaringan Komputer - Tugas 2 LAN DESIGN

Lab 5.1.13b Building a Switch-based Network



Objective

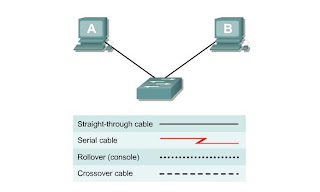

• Create a simple network with two PCs using a switch
• Identify the proper cable to connect the PCs to the switch
• Configure workstation IP address information
• Test connectivity using the ping command

Background / Preparation
This lab focuses on the ability to connect two PCs to create a simple switch-based Ethernet LAN using two workstations. A switch is a networking concentration device sometimes referred to as a multiport bridge. Switches are relatively inexpensive and easy to install. When operating in full- duplex mode, they provide dedicated bandwidth to workstations. Switches eliminate collisions by creating microsegments between ports to which the two workstations are attached. They are appropriate for small to large LANs with moderate to heavy traffic.
In addition to the physical and data link connections, which are Layers 1 and 2, the computers must also be configured with the correct IP network settings, which is Layer 3, so that they can communicate. Since this lab uses a switch, a basic Category 5/5e UTP straight-through cable is needed to connect each PC to the switch. This is referred to as a patch cable or horizontal cabling, which is used to connect workstations and a typical LAN. Start this lab with the equipment turned off and with cabling disconnected. Work in teams of two with one person per PC. The following resources will be required:
• Two workstations with an Ethernet 10/100 NIC installed
• Ethernet 10BaseT or Fast Ethernet switch
• Several Ethernet cables, which are straight-through and crossover, to choose from for connecting the two workstations


Step 1 Identify the proper Ethernet cable and connect the two PCs to the switch
a. The connection between the two PCs and the switch will be accomplished using a Category 5 or 5e straight-through patch cable. Locate two cables that are long enough to reach from each PC to the hub. Attach one end to the NIC and the other end to a port on the hub. Be sure to examine the cable ends carefully and select only a straight-through cable.
b. What kind of cable is required to connect from NIC to switch? Straight-through cable
c. What is the category rating of the cable? Category 5 or 5e
d. What is the AWG wire size designation of the cable? 24 AWG

Step 2 Verify the physical connection
a. Plug in and turn on the computers. To verify the computer connections, insure that the link lights on the both PC NICs and the hub interfaces are lit. Are all link lights lit? They should be otherwise troubleshoot

Step 3 Access the IP settings window
Note: Be sure to write down the existing IP settings, so that they can be restored at the end of the lab. These include IP address, subnet mask, default gateway, and DNS servers. If the workstation is a DHCP client, it is not necessary to record this information.

Windows 95/98/Me users should do the following:
• Click on Start > Settings > Control Panel and then click the Network icon.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC and click on Properties.
• Click on the IP Address tab and the Gateway tab.

Windows NT/2000 users should do the following:
• Click on Start > Settings > Control Panel and then open the Network and Dial-up
Connections folder.
• Click and open the Local Area Connection icon.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC.
• Click on Properties and click on Use the following IP address.

Windows XP users should do the following:
• Click on Start > Settings > Control Panel and then click the Network Connection icon.
• Select the Local Area Network Connection and click on Change settings of this connection.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC.
• Click on Properties and click on Use the following IP address.

See the example below:

Step 4 Configure TCP/IP settings for the two PCs
a. Set the IP address information for each PC according to the information in the table.
b. Note that the default gateway IP address is not required, since these computers are directly connected. The default gateway is only required on local area networks that are connected to a router.

Computer	IP Address	Subnet mask	Default Gateway
PC – A	192.168.1.1	255.255.255.0	Not Required
PC – B	192.168.1.2	255.255.255.0	Not Required

Step 5 Access the Command or MS-DOS prompt
a. Use the Start menu to open the Command Prompt (MS-DOS-like) window: Windows 95/98/Me users should do the following:
Start > Programs > MS-DOS Prompt
Windows NT/2000 users should do the following:
Start > Programs > Accessories > Command Prompt
Windows XP users should do the following:
Start > Programs > Accessories > Command Prompt

Step 6 Verify that the PCs can communicate
a. Test connectivity from one PC to the other through the hub by pinging the IP address of the opposite computer. Use the following command at the command prompt.
C:>ping 192.168.1.1 (or 192.168.1.2)
b. Look for results similar to those shown below. If not, check the PC connections and TCP/IP
settings for both PCs. What was the ping result?
Results could possibly be: Sent=4 Received=3 Lost=1 (this is due to ARP) Any other results probably indicate an error




Step 7 Confirm the TCP/IP network settings
Windows 95 / 98 / Me users should do the following:
a. Type the winipcfg command from the MS-DOS Prompt. Record the results.
Answers will vary depending on if Computer A or B is used.
Examples for Computer A IP Address: 192.168.1.1
Subnet Mask: 255.255.255.0
Default Gateway:

Windows NT / 2000 / XP users should do the following:
b. Type the ipconfig command from the Command Prompt. Record the results.
Answers will vary depending on if Computer A or B is used.
Examples for Computer B IP Address: 192.168.1.2
Subnet Mask: 255.255.255.0
Default Gateway:

V-Class Jaringan Komputer - Tugas 1 Ethernet

Lab 5.1.12 Building a Peer-to-Peer Network – Instructor Version

Objective

• Create a simple peer-to-peer network between two PCs
• Identify the proper cable to connect the two PCs
• Configure workstation IP address information
• Test connectivity using the ping command.

Background / Preparation

This lab focuses on the ability to connect two PCs to create a simple peer-to-peer Ethernet LAN between two workstations. The workstations will be directly connected to each other without using a hub or switch. In addition to the Layer 1 physical and Layer 2 data link connections, the computers must also be configured with the correct IP network settings, which is Layer 3, so that they can communicate. A basic Category 5/5e UTP crossover cable is all that is needed. A crossover cable is the same type that would be used as backbone or vertical cabling to connect switches together.
Connecting the PCs in this manner can be very useful for transferring files at high speed and for troubleshooting interconnecting devices between PCs. If the two PCs can be connected with a single cable and are able to communicate, then any networking problems are not with the PCs themselves. Start this lab with the equipment turned off and with cabling disconnected. Work in teams of two with one person per PC. The following resources will be required:

• Two workstations with an Ethernet 10/100 NIC installed
• Several Ethernet cables, which are both straight-through and crossover, to choose from for connecting the two workstations

Step 1 Identify the proper Ethernet cable and connect the two PCs

a. The connection between the two PCs will be accomplished using a Category 5 or 5e crossover cable. Locate a cable that is long enough to reach from one PC to the other, and attach one end to the NIC in each of the PCs. Be sure to examine the cable ends carefully and select only a crossover cable.
b. What kind of cable is required to connect from NIC to NIC? Crossover
c. What is the category rating of the cable? Category 5 or 5e
d. What is the AWG wire size designation of the cable? 24 AWG

Step 2 Verify the physical connection

a. Plug in and turn on the computers. To verify the computer connections, insure that the link lights on both NICs are lit. Are both link lights lit? They should be otherwise troubleshoot.

Step 3 Access the IP settings window

Note: Be sure to write down the existing IP settings, so that they can be restored at the end of the lab. These include IP address, subnet mask, default gateway, and DNS servers. If the workstation is a DHCP client, it is not necessary to record this information.

Windows 95 / 98 / Me/ users should do the following:
• Click on Start > Settings > Control Panel and then click the Network icon.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC and
• Select the TCP/IP protocol icon that is associated with the NIC in this PC and click on Properties.
• Click on the IP Address tab and the Gateway tab.

Windows NT / 2000 users should do the following:
• Click on Start > Settings > Control Panel and then open the Network and Dial-up Connections folder.
• Click ad open the Local Area Connection icon.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC.
• Click on Properties and click on Use the following IP address.

Windows XP users should do the following:
• Click on Start > Settings > Control Panel and then click the Network Connection icon.
• Select the Local Area Network Connection and click on Change settings of this connection.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC.
• Click on Properties and click on Use the following IP address.

See the example below:

Step 4 Configure TCP/IP settings for the two PCs

a. Set the IP address information for each PC according to the information in the table.
b. Note that the default gateway IP address is not required, since these computers are directly connected. The default gateway is only required on local area networks that are connected to a router.

Computer	IP Address	Subnet mask	Default Gateway
PC – A	192.168.1.1	255.255.255.0	Not Required
PC – B	192.168.1.2	255.255.255.0	Not Required

Step 5 Access the Command or MS-DOS prompt

a. Use the Start menu to open the Command Prompt (MS-DOS-like) window:
Windows 95 / 98 / Me users should do the following:
Start > Programs > MS-DOS Prompt
Windows NT / 2000 users should do the following:
Start > Programs > Accessories > Command Prompt
Windows XP users should do the following:
Start > Programs > Accessories > Command Prompt

Step 6 Verify that the PCs can communicate

a. Test connectivity from one PC to the other by pinging the IP address of the opposite computer.
Use the following command at the command prompt.
C:>ping 192.168.1.1 (or 192.168.1.2)
b. Look for results similar to those shown below. If not, check the PC connections and TCP/IP settings for both PCs. What was the ping result?
Results could possibly be: Sent=4 Received=3 Lost=1 (this is due to ARP)
Any other results probably indicate an error

Step 7 Confirm the TCP/IP network settings

Windows 95 / 98 / Me users should do the following:
a. Type the winipcfg command from the MS-DOS Prompt. Record the results:
Answers will vary depending on if Computer A or B is used.
Examples for Computer A
IP Address: 192.168.1.1
Subnet Mask: 255.255.255.0
Default Gateway:

Windows NT / 2000 / XP users should do the following:
b. Type the ipconfig command from the Command Prompt. Record the results:
Answers will vary depending on if Computer A or B is used.
Examples for Computer B
IP Address: 192.168.1.2
Subnet Mask: 255.255.255.0
Default Gateway:

V-Class Jaringan Komputer - Tugas 1 LAN DESIGN

Lab 5.1.13a Building a Hub-based Network

Objective
• Create a simple network with two PCs using a hub
• Identify the proper cable to connect the PCs to the hub
• Configure workstation IP address information
• Test connectivity using the ping command

Background / Preparation
This lab focuses on the ability to connect two PCs to create a simple hub-based Ethernet LAN using two workstations. A hub is a networking concentration device sometimes referred to as a multiport repeater. Hubs are inexpensive and easy to install, but they permit collisions to occur. They are appropriate for a small LAN with light traffic.
In addition to the physical and data link connections, which are Layers 1 and 2, the computers must also be configured with the correct IP network settings, which is Layer 3, so that they can communicate. Since this lab uses a hub, a basic Category 5/5e UTP straight-through cable is needed to connect each PC to the hub. This is referred to as a patch cable or horizontal cabling, which is used to connect workstations and a typical LAN. Start this lab with the equipment turned off and with cabling disconnected. Work in teams of two with one person per PC. The following resources will be required:
• Two workstations with an Ethernet 10/100 NIC installed
• Ethernet 10BaseT or Fast Ethernet hub
• Several Ethernet cables, which are straight-through and crossover, to choose from for connecting the two workstations


Step 1 Identify the proper Ethernet cable and connect the two PCs to the hub
a. The connection between the two PCs and the hub will be accomplished using a Category 5 or 5e straight-through patch cable. Locate two cables that are long enough to reach from each PC to the hub. Attach one end to the NIC and the other end to a port on the hub. Be sure to examine the cable ends carefully and select only a straight-through cable.
b. What kind of cable is required to connect from NIC to hub? Straight-through cable
c. What is the category rating of the cable? Category 5 or 5e
d. What is the AWG wire size designation of the cable? 24 AWG

Step 2 Verify the physical connection
a. Plug in and turn on the computers. To verify the computer connections, insure that the link lights on the both PC NICs and the hub interfaces are lit. Are all link lights lit? They should be otherwise troubleshoot

Step 3 Access the IP settings window
Note: Be sure to write down the existing IP settings, so that they can be restored at the end of the lab. These include IP address, subnet mask, default gateway, and DNS servers. If the workstation is a DHCP client, it is not necessary to record this information.

Windows 95/98/Me users should do the following:
• Click on Start > Settings > Control Panel and then click the Network icon.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC and click on Properties.
• Click on the IP Address tab and the Gateway tab.

Windows NT/2000 users should do the following:
• Click on Start > Settings > Control Panel and then open the Network and Dial-up
Connections folder.
• Click and open the Local Area Connection icon.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC.
• Click on Properties and click on Use the following IP address.

Windows XP users should do the following:
• Click on Start > Settings > Control Panel and then click the Network Connection icon.
• Select the Local Area Network Connection and click on Change settings of this connection.
• Select the TCP/IP protocol icon that is associated with the NIC in this PC.
• Click on Properties and click on Use the following IP address.

See the example below:

Step 4 Configure TCP/IP settings for the two PCs
a. Set the IP address information for each PC according to the information in the table.
b. Note that the default gateway IP address is not required, since these computers are directly connected. The default gateway is only required on local area networks that are connected to a router.

Computer	IP Address	Subnet mask	Default Gateway
PC – A	192.168.1.1	255.255.255.0	Not Required
PC – B	192.168.1.2	255.255.255.0	Not Required

Step 5 Access the Command or MS-DOS prompt
a. Use the Start menu to open the Command Prompt (MS-DOS-like) window: Windows 95/98/Me users should do the following:
Start > Programs > MS-DOS Prompt
Windows NT/2000 users should do the following:
Start > Programs > Accessories > Command Prompt
Windows XP users should do the following:
Start > Programs > Accessories > Command Prompt

Step 6 Verify that the PCs can communicate
a. Test connectivity from one PC to the other through the hub by pinging the IP address of the opposite computer. Use the following command at the command prompt.
C:>ping 192.168.1.1 (or 192.168.1.2)
b. Look for results similar to those shown below. If not, check the PC connections and TCP/IP
settings for both PCs. What was the ping result?
Results could possibly be: Sent=4 Received=3 Lost=1 (this is due to ARP) Any other results probably indicate an error

Step 7 Confirm the TCP/IP network settings
Windows 95 / 98 / Me users should do the following:
a. Type the winipcfg command from the MS-DOS Prompt. Record the results.
Answers will vary depending on if Computer A or B is used.
Examples for Computer A IP Address: 192.168.1.1
Subnet Mask: 255.255.255.0
Default Gateway:

Windows NT / 2000 / XP users should do the following:
b. Type the ipconfig command from the Command Prompt. Record the results.
Answers will vary depending on if Computer A or B is used.
Examples for Computer B IP Address: 192.168.1.2
Subnet Mask: 255.255.255.0
Default Gateway:

"LAPORAN KEGIATAN"

LAPORAN KEGIATAN PERTANGGUNG JAWABAN Rekreasi karang taruna kopaja KE JOGJA

LAPORAN PERTANGGUNGJAWABAN KEGIATAN WISATA KARANG TARUNA KOMUNITAS PEMUDA JETAK (KOPAJA)

A. Latar Belakang

Berdasarkan atas penyusunan program dan kegiatan Karang taruna, kami melihat pentingnya suatu acara wisata, dalam hal ini wisata yang dimaksud adalah wisata Kebudayaan. Melalui kegiatan ini telah didapatkan suatu penyegaran dalam pribadi Anggota serta Pengurus karang taruna setelah sekian lama melakukan kegiatan rutin organisasi serta kegiatan peringatan kemerdekaan yang meliputi kegiatan jalan sehat dan lomba-lomba. Mungkin masih banyak kekurangan dalam kegiatan tersebut.Semoga kegiatan ini bisa bermanfaat untuk peran serta pemuda dalam membangun masyarakat.

B. Tujuan Kegiatan

Adapun tujuan dari kegiatan ini adalah:

1.Penyegaran pribadi Anggota serta Pengurus karang taruna

2.Menambah wawasan dan menumbuhkan rasa saling menghargai antar anggota serta Pengurus karang taruna

3.Memperkenalkan dan menunjukkan kekayaan budaya terutama pariwisata yang kita milika sehingga tercipta rasa tanggung jawab untuk menjaga serta melestarikannya.

C. Nama Kegiatan

Adapun nama kegiatan ini adalah:

“WISATA KARANG TARUNA KOMUNITAS PEMUDA JETAK

( KOPAJA )”

D. Waktu dan Tempat Pelaksanaan

Kegiatan ini akan dilaksanakan pada:

Hari                   : Sabtu malam s/d Minggu pagi

Tangga             : 26 - 27 September 2009

Waktu              : Pukul 21.00 WIB – 02.30 WIB

Tempat : Balai Dusun Jetak ( Pertigaan utara Dusun Jetak )

E. Peserta

Adapun peserta adalah:

1. Panitia : 7 Orang

2. Peseta : 22 Orang

Jumlah Keseluruhan : 29 Orang

F. Obyek

1. Pantai PARANGTRITIS

2. KALIURANG

3. MALIOBORO

G. SUSUNAN PANITIA

Terlampir

H. RINCIAN ANGGARAN

Terlampir

I PENUTUP

Demikian Laporan pertanggung jawaban kegiatan ini kami sampaikan agar dapat diketahui pihak-pihak yang terkait. Partisipasi, kerjasama, dan bantuan dari beberapa pihak yang turut membantu suksesnya acara ini, kami ucapkan terima kasih.

Mojokerto, 28 Oktober 2009

Ketua Pelaksana Sekretaris

Moch. Alfiyan Deni Setiawan

Lampiran I

RINCIAN ANGGARAN

Pemasukan

a. Kas Karang Taruna : Rp. 726.000

b. Dana Peserta : Rp. 1.800.000

c. Kontribusi Panitia : Rp. 400.000

d. Sisa DP (tak kembali ) : Rp. 100.000 +

Total Pemasukan : Rp. 3.026.000

Pengeluaran

1. Travel bus : Rp. 2.300.000

2. Untuk sopir dan kondektur : Rp. 100.000

3. Tiket masuk Pantai Parangtritis : Rp. 80.000

4. Tiket masuk Kaliurang : Rp. 75.000

5. Parkir Bus 3 tempat (3 x @ Rp. 10.000) : Rp. 30.000

6. Snack + Air minum : Rp. 113.000

7. ATK : Rp. 30.000

8. Tambahan untuk Sopir & Kondektur(Rokok,dll.) : Rp. 30.400

9. Obat-obatan / P3K : Rp. 40.000

10. Lain – lain : Rp. 10.000 +

Total Pengeluaran : Rp. 2.808.000

TOTAL ANGGARAN : Total Pemasukan - Total Pengeluaran

: Rp. 3.026.000 - Rp. 2.808.000

Sisa : Rp 218.000

Lampiran II

SUSUNAN PANITIA

KEGIATAN WISATA KARANG TARUNA KOMUNITAS PEMUDA JETAK (KOPAJA)

1. Pelindung : Bpk. SUNARYO

2. Pembina&penasihat : Bpk. AHMAD KUDJAINI

3. Ketua Panitia : MOCH. ALFIYAN

4. Sekretaris Panitia : DENI SETIAWAN

5. Bendahara Panitia : M. AKHSIN

6. Seksi Acara : M. AKHIYAT

7. Seksi Konsumsi : UMAMI FAIZAH

8. Seksi P3K : M. ASFAN

M. YAHYA

9. Seksi Pubdok : AMAR MAKRUF

"Pengenalan Jaringan Komputer"

“PENGENALAN JARINGAN KOMPUTER”

Jaringan komputer adalah sebuah sistem yang terdiri atas komputer dan perangkat jaringan lainnya yang bekerja bersama-sama untuk mencapai suatu tujuan yang sama

Tujuan dari jaringan komputer adalah:

* Membagi sumber daya: contohnya berbagi pemakaian printer, CPU, memori, harddisk

* Komunikasi: contohnya surat elektronik, instant messaging, chatting

* Akses informasi: contohnya web browsing

Agar dapat mencapai tujuan yang sama, setiap bagian dari jaringan komputer meminta dan memberikan layanan (service). Pihak yang meminta layanan disebut klien (client) dan yang memberikan layanan disebut pelayan (server). Arsitektur ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.

Klasifikasi Berdasarkan skala :

* Personal Area Network (PAN)

* Campus Area Network (CAN)

* Local Area Network (LAN): suatu jaringan komputer yang menghubungkan suatu komputer dengan komputer lain dengan jarak yang terbatas.

* Metropolitant Area Network (MAN): prinsip sama dengan LAN, hanya saja jaraknya lebih luas, yaitu 10-50 km.

* Wide Area Network (WAN): jaraknya antar kota, negara, dan benua. ini sama dengan internet.

* Global Area Network (GAN)

Berdasarkan fungsi : Pada dasarnya setiap jaringan komputer ada yang berfungsi sebagai client dan juga server. Tetapi ada jaringan yang memiliki komputer yang khusus didedikasikan sebagai server sedangkan yang lain sebagai client. Ada juga yang tidak memiliki komputer yang khusus berfungsi sebagai server saja. Karena itu berdasarkan fungsinya maka ada dua jenis jaringan komputer:

* Client-server

Yaitu jaringan komputer dengan komputer yang didedikasikan khusus sebagai server. Sebuah service/layanan bisa diberikan oleh sebuah komputer atau lebih. Contohnya adalah sebuah domain seperti www.detik.com yang dilayani oleh banyak komputer web server. Atau bisa juga banyak service/layanan yang diberikan oleh satu komputer. Contohnya adalah server jtk.polban.ac.id yang merupakan satu komputer dengan multi service yaitu mail server, web server, file server, database server dan lainnya.

* Peer-to-peer

Yaitu jaringan komputer dimana setiap host dapat menjadi server dan juga menjadi client secara bersamaan. Contohnya dalam file sharing antar komputer di Jaringan Windows Network Neighbourhood ada 5 komputer (kita beri nama A,B,C,D dan E) yang memberi hak akses terhadap file yang dimilikinya. Pada satu saat A mengakses file share dari B bernama data_nilai.xls dan juga memberi akses file soal_uas.doc kepada C. Saat A mengakses file dari B maka A berfungsi sebagai client dan saat A memberi akses file kepada C maka A berfungsi sebagai server. Kedua fungsi itu dilakukan oleh A secara bersamaan maka jaringan seperti ini dinamakan peer to peer.

Berdasarkan topologi jaringan, jaringan komputer dapat dibedakan atas:

1. Topologi bus

Pada topologi Bus, kedua unjung jaringan harus diakhiri dengan sebuah terminator. Barel connector dapat digunakan untuk memperluasnya. Jaringan hanya terdiri dari satu saluran kabel yang menggunakan kabel BNC. Komputer yang ingin terhubung ke jaringan dapat mengkaitkan dirinya dengan mentap Ethernetnya sepanjang kabel.

Linear Bus: Layout ini termasuk layout yang umum. Satu kabel utama menghubungkan tiap simpul, ke saluran tunggal komputer yang mengaksesnya ujung dengan ujung. Masing-masing simpul dihubungkan ke dua simpul lainnya, kecuali mesin di salah satu ujung kabel, yang masing-masing hanya terhubung ke satu simpul lainnya. Topologi ini seringkali dijumpai pada sistem client/server, dimana salah satu mesin pada jaringan tersebut difungsikan sebagai File Server, yang berarti bahwa mesin tersebut dikhususkan hanya untuk pendistribusian data dan biasanya tidak digunakan untuk pemrosesan informasi.

Instalasi jaringan Bus sangat sederhana, murah dan maksimal terdiri atas 5-7 komputer. Kesulitan yang sering dihadapi adalah kemungkinan terjadinya tabrakan data karena mekanisme jaringan relatif sederhana dan jika salah satu node putus maka akan mengganggu kinerja dan trafik seluruh jaringan.

* Keunggulan topologi Bus adalah pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain.

*Kelemahan dari topologi ini adalah bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.

Topologi linear bus merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel Coaxial menjamur. Dengan menggunakan T-Connector (dengan terminator 50ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain. Kesulitan utama dari penggunaan kabel coaxial adalah sulit untuk mengukur apakah kabel coaxial yang dipergunakan benar-benar matching atau tidak. Karena kalau tidak sungguh-sungguh diukur secara benar akan merusak NIC (network interface card) yang dipergunakan dan kinerja jaringan menjadi terhambat, tidak mencapai kemampuan maksimalnya. Topologi ini juga sering digunakan pada jaringan dengan basis fiber optic (yang kemudian digabungkan dengan topologi star untuk menghubungkan dengan client atau node.).

2. Topologi bintang

Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

Kelebihan

* Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.

* Tingkat keamanan termasuk tinggi.

* Tahan terhadap lalu lintas jaringan yang sibuk.

* Penambahan dan pengurangan station dapat dilakukan dengan mudah.

Kekurangan

* Jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti.

* Topologi cincin

Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin. Pada topologi cincin, komunikasi data dapat terganggu jika satu titik mengalami gangguan. Jaringan FDDI mengantisipasi kelemahan ini dengan mengirim data searah jarum jam dan berlawanan dengan arah jarum jam secara bersamaan.

3 Topologi mesh

Topologi jala atau Topologi mesh adalah suatu bentuk hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju (dedicated links).

Dengan demikian maksimal banyaknya koneksi antar perangkat pada jaringan bertopologi mesh ini dapat dihitung yaitu sebanyak n(n-1)/2. Selain itu karena setiap perangkat dapat terhubung dengan perangkat lainnya yang ada di dalam jaringan maka setiap perangkat harus memiliki sebanyak n-1 Port Input/Output (I/O ports).

Berdasarkan pemahaman di atas, dapat dicontohkan bahwa apabila sebanyak 5 (lima) komputer akan dihubungkan dalam bentuk topologi mesh maka agar seluruh koneksi antar komputer dapat berfungsi optimal, diperlukan kabel koneksi sebanyak 5(5-1)/2 = 10 kabel koneksi, dan masing-masing komputer harus memiliki port I/O sebanyak 5-1 = 4 port (lihat gambar).

Dengan bentuk hubungan seperti itu, topologi mesh memiliki beberapa kelebihan, yaitu:

* Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).

* Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan mempengaruhi koneksi komputer A dengan komputer lainnya.

* Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.

* Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Meskipun demikian, topologi mesh bukannya tanpa kekurangan. Beberapa kekurangan yang dapat dicatat yaitu:

* Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).

* Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.

* Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

Berdasarkan kelebihan dan kekurangannya, topologi mesh biasanya diimplementasikan pada komputer-komputer utama dimana masing-masing komputer utama tersebut membentuk jaringan tersendiri dengan topologi yang berbeda (hybrid network).

4. Topologi pohon

Topologi Jaringan Pohon (Tree)

Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral denganhirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer

"internet dan pendidikan"

“Internet dan Pendidikan”

Jaringan Pendidikan Network mulai berjalan pada tahun 1998 .ini merupakan  artikel mengenai komputer dan Internet yang berdasar implementasi sesuai dengan Manajemen Berbasis-Sekolah (MBS) .

Tetapi, kira-kira tahun 2000-2001 industri TIK yang sedang berjuang di pasar TIK yang sedang sulit di Indonedia mulai sadar mengenai Peluang Bisnis TIK di Sektor Pendidikan (pasar besar - sekarang lebih dari 50 juta murid). Sejak waktu itu kami sudah berjuang untuk mengatasi Banyak Retorika yang muncul mengenai peran TIK dalam pendidikan, maupun isu-isu terkait Mutu Pendidikan dan Teknologi. Itu sebabnya akhirnya kami merasa membutuh situs Ilmu Teknologi Pendidikan.

Indonesia terdiri dari 17,000 lebih pulau dan kira-kira ada 300 bahasa daerah yang masih digunakan. Krisis Ekonomi & Korupsi (Krisis Kepercayaan) sekarang semakin menunjukkan betapa pentingnya suatu komunikasi baik secara lokal maupun global. Komputer dan Internet sudah diterima sebagai alat yang penting untuk komunikasi dan bisnis di Indonesia, sehingga sekarang menjadi hal yang penting pula untuk pendidikan Indonesia yang sedang mengalami reformasi.

Dimasa lalu telah dibentuk sistem komunikasi yang efisien dan efektif untuk menyebarkan informasi ke berbagai semua sektor di kalangan pendidikan. Desentralisasi pendidikan akan membutuhkan paradigma dan peran baru untuk administrasi pendidikan. Komponen utama dalam peran baru ini yaitu meliputi ; monitoring yang efisien, pengidentifikasian kebutuhan dan menempatkan sumber daya manusia dan sumber daya yang lain untuk menghadapi kebutuhannya. Pada umumnya masalah-masalah utama pendidikan berdasarkan sistemnya, dan sekarang potensi sumber daya manusia disemua sektor tidak dimanfaatkan secara penuh. Kebanyakkan penelitian dan pengembangan yang dimulai pada masa transisi baru ini seharusnya diarahkan pada pengembangan sitem komunikasi yang memberdayakan beberapa sektor pendidikan untuk membantu pengembangan dan arah masa depan pendidikan di Indonesia.

Sistem komunikasi

Penekanan penting akan memaksimumkan sumber daya manusia disemua sektor, berarti kita akan membutuhkan sisitem komunikasi yang sangat efektif. Apabila kita merespons pada kebutuhan fokus awal seharusnya lebih berdasarkan penerimaan informasi daripada penyebaran informasi. Hal ini hampir memutarbalikan peran jika dibandingkan dengan peran komunikasi administrasi pendidikan yang dulu.

Penelitian mengenai pengembangan sekolah secara jelas menunjukan salah satu cara yang paling efektif bagi sekolah yang ingin berkembang secara mandiri yaitu lewat berbagi (sharing) informasi dan ide-ide. Salah satu dukungan yang terbesar untuk pengembangan pribadi dan profesi kepala sekolah yang memanfaatkan proses pembaharuan yaitu komunikasi yang terbuka dan mendukung melalui forum rutin kepala sekolah. Melalui penyampaian masalah secara kolektif diantara rekan seprofesi sudah menghasilkan solusi yang efektif dan dapat direalisasikan.

Masukan (input) dan kontribusi langsung dari para pemegang peran (stakeholders) yang lain; siswa, orang tua dan anggota masyarakat juga memberikan informasi yang sangat membantu dan meningkatkan dukungan masyarakat bagi pengembangan sekolah. Jika obyektifitas utamanya adalah memaksimalkan pendidikan sumber daya manusia maka hal itu telah meningkatkan hubungan komunikasi kita dengan seluruh sektor lingkungan pendidikan dan para pemegang peran (stakeholders). Lagipula kunci utama untuk meningkatkan komunikasi harus terfokus pada saling berbagi komunikasi terbuka dan meningkatkan kesempatan untuk mendapatkan dukungkan dari segala bidang.

Oleh karena adanya prioritas yang tinggi untuk membangun fasilitas komputer diseluruh sekolah-sekolah di Indonesia dan adanya jarak yang cukup jauh antara sekolah provinsi di Indoesia, sepertinya Internet pilihan yang cukup baik untuk mengembangkan komunikasi antar sekolah, Kanwil, Kandep, dan DEPDIKNAS yaitu dapat dilakukan lewat Internet. Beberapa sekolah telah mengambil inisiatif untuk membangun fasilitas mereka sendiri. Berdasarkan langkah yang sudah ada ini, dan membiarkan hal itu berkembang sendiri yaitu tetap konsisten akan kebutuhan belajar siswa kita, maka Internet sebagai strategi yang sesuai untuk menjadi medium komunikasi yang sah.

Internet dalam belajar dan mengajar (7 tahun kemudian - Membaca!)

Kekayaan akan informasi yang sekarang tersedia di Internet telah lebih mencapai harapan dan bahkan imajinasi dari para penemu system yang pertama. Internet awalnya diciptakan untuk kebutuhan system pertahanan militer supaya dapat didesentralisasikan sehingga dapat mengurangi resiko kerusakkan total, mungkin saja hal inibisa terjadi apabila sistem sentral komputer utama dimusnahkan.

Internet juga dapat didesentralisasikan dan diberdayakan. Dengan menggunakan internet kita dapat mengakses sumber-sumber informasi tanpa batas dan sedang berkembang secara cepat sekali. Kita dapat berkomunikasi secara masing-masing atau secara massa yang dapat dilakukan dimana saja diseluruh dunia hanya dalam waktu beberapa detik saja. Kita dapat menyebarkan (publish) informasi yang bisa di akses dari mana saja di seluruh dunia dalam waktu singkat sekali. Kita dapat berkomunikasi secara langsung (real time) melalui telepon dan unit video processing. Kita bisa melakukan "chat" melalui jaringan gratis "chat" yang sangat luas yaitu mIRC.

Bagi para guru internet menawarkan beberapa kesempatan untuk diraih:

    Pengembangan Profesional

        (a) Meningkatkan pengetahuan

        (b) Berbagi sumber diantara rekan sejawat/ sedepartemen

        (c) Bekerjasama dengan guru-guru dari luar negeri

        (d) Kesempatan untuk menerbitkan /mengumumkan secra langsung

        (e) Mengatur komunikasi secara teratur

        (f) Berpatisipasi dalam forum dengan rekan sejawat baik local maupun     internasional.

    Sumber bahan mengajar :

        (a). Mengakses rencana belajar mengajar & metodologi baru

        (b). Bahan baku & bahan jadi cocok untuk segala bidang pelajaran

        (c). Mengumumkan dan berbagi sumber. Sangat tingginya popularitas / sangat tingginya minat untuk meningkatkan siswa lebih terfokus belajar.

Untuk siswa Internet menawarkan kesempatan untuk;

    Belajar sendiri secara cepat :

        (a). Meningkatkan pengetahuan

        (b). Belajar berinteraktif

        (c). Mengembangkan kemampuan di bidang penelitian

    Memperkaya diri :

        (a). Meningkatkan komunikasi dengan siswa lain

        (b). Meningkatkan kepekaan akan permasalahan yang ada diseluruh dunia

Bagaimana dengan Searching the Internet?

Terus-terang, kalau siswa/i memakai Internet di dalam waktu belajar, gurunya harus sangat berpengalaman untuk menggunakan waktu dengan hemat agar menghasilkan pelajaran yang baik. Mungkin Internet bisa dipakai dengan cara ini setelah guru-guru sudah cukup berpengalaman. Saya pernah memakai Internet untuk mengajar tetapi tujuan pelajaran dan kegiatan siswa/i harus jelas dan dimonitor terus.

Untuk guru Internet juga bisa menghabiskan banyak waktu dan uang kalau kita tidak membuat sistem yang baik dari awalnya. Maksud saya, daripada semua guru cari informasi yang sama dan menghabiskan waktu masing-masing, penting sekali bila kita membuat pusat informasi tentang situs yang bagus dan relevan. Kalau sudah ada pusat informasi guru hanya perlu kirim e-mail ke pusat dan minta URL (Universal Resource Locator - alamat homepagenya). Jadi, cuma satu orang yang mencari (lebih hemat) dan informasi ini bisa dipasang di halaman "links informasi" di Website pusatnya supaya kalau guru lain cari informasi bisa cek disitu dulu.

Sesuai dengan yang sudah sering dikatakan, sebaiknya semua siswa/i di Indonesia dapat pengalaman memakai komputer dan Internet. Kebanyakan mengenai Internet dan cara membuat homepage misalnya kita dapat mengajar dengan komputer tanpa sambung ke Internet. Kalau kita ingin membuat program keterampilan komputer biayanya bisa dinaikkan sesuai dengan ongkos bila siswa/i menggunakan waktu di Internet (sharing) dalam programnya. Lebih baik siswa dapat kenalan Internet saja di sekolah dan melanjutkan kemampuan sendiri di Warung Internet. Di banyak sekolah yang belum punya fasilitas Internet siswa/inya sudah lama memakai Internet dan pengalamannya juga banyak. Pengalaman mereka bisa digunakan untuk membantu guru atau pustakawan untuk belajar mengenai Internet. Dengan teknologi baru ini sebaiknya kita mengunakan semua kemampuan SDM di sekolah.

"KEAMANAN KOMPUTER"

KEAMANAN KOMPUTER…

Keamanan komputer ?  mungkin ini adalah sesuatu yang sering dibahas dalam berbagai artikel tentang komputer di seluruh blog di internet. Saya sendiri sejak  komputerku terhubung dengan internet belum sekalipun menghadapi masalah yang serius dengan namanya virus. Walaupun pernah sesekali dibuat pusing olehnya setidaknya sampai artikel keamanan komputer ini ditulis !!!

Menurut saya  ada 6 hal yang mesti kita lakukan supaya komputer tecinta kita nggak terkena atau terjangkit sebuah virus. Otomatis jika kita bicara kemanan komputer maka kita berbicara bagaimana mencegah virus komputer.Sedangkan untuk urusan keamanan komputer dari aksi para maling itu diluar artikel ini ya : Disini hanya mengkhususkan diri utuk virus internet.



Berikut 6 Tips artikel Keamanan Komputer menurut Bintang Taufik :

1. Gunakan AntiVirus
Tentu saja ini yang paling penting. Mau nggak mau anti virus seperti sebuah penjaga yang akan mencegah berbagai macam virus. Oh ya! Jika nggk punya duit jangan gunakan antivirus bajakan…gunakan antivirus gratis saja. Tidak kalah hebat kok dalam membasmi virus internet.

2. UPDATE
Jangan lupa untuk selalu mengupdate apapun demi keamanan komputer. Bukan hanya anti virus saja yang diupdate. SEMUANYA! baik itu Operating Systemnya, Software yang terinstall maupun driver. Tidak ada perangkat lunak atau software yang sempurna..pasti ada sebuah celah keamanan. Jangan percaya programmer yang berkata “Software saya sepurna dalam keamanan komputer”
Untuk menutup lubang keamanan itu kita harus update dan update. Karena virus internet juga selalu update dan update.

3. Hati-hati saat browsing
Kebanyakan virus internet menyebar dari situs porno maupun warez (mp3 ilegal, software bajakan dsb). Jika tidak mau terkena virus ya jangan kesana. Ini cara terbaik dalam mencegah virus komputer.
Tapi saya tahu anda sudah kecanduan dengan situs semacam itu. Maka daripada itu jika ada peringatan dari browser anda, lebih baik acuhkan saja situs tersebut. Atau saat berkunjung ke website itu muncul kotak dialog yang isinya meminta untuk menginstall sesuatu..sudah acuhkan saja.
Berhati-hatilah biasanya situs semacam itu menggunakan permainan kata-kata seperti sedang memberikan hadiah kepada anda. Kenyataanya itu adalah sebuah virus internet yang dapat mengganggu keamanan komputer.
4. Selalu scan file yang di download
Apapun file yang anda download walaupun itu berasal dari website yang terpercaya seperti blog ini. Itu Harus tetap diSCAN pakai anti virus.  Contohnya setelah anda mendownload ebook gratis, apa anda yakin ebook itu bebas kuman eh maksudnya bebas virus. Atau saat mendapatkan script gratis..apa benar script itu benar-benar aman.Mencegah itu selalu lebih baik daripada mengobati

5. Hati-hati email
Salah satu penyebaran virus internet adalah melalui email. Apalagi jika mendapat email yang berisi file seperti EXE, VBS, BAT. Ditambah itu dikirim oleh orang asing…bisa-bisa virus internet itu mematikan komputer lalu reboot dan muncul pesan “Selamat Harddisk anda kapasitasnya bertambah ”
Gimana nggak bertambah,  lha wong semua file dihapus.

6. Baca terus Artikel keamanan komputer
Perkembangan sebuah komputer itu berjalan seperti halnya seekor panther …cepat sekali. Mungkin artikel kemanan komputer yang anda baca 1 bulan yang lalu sudah usang termakan zaman. Jadi terus-teruslah membaca berbagai artikel komputer yang bagus seperti di blog ini :
